稱重儀表如何連接PLC通訊（安裝GSD）

GMT-P1稱重儀表的設備描述GSD文件及連接方法可在深圳市杰曼科技股份有限公司的官網站 (www.gofenweb.com)上下載。Profinet主站配置GMT-P1稱重儀表此處以西門子1200作主站為例簡述GMT-P1稱重儀表作從站進行配置。

1) 打開博圖管理軟件，創建新項目。

2) 點擊左側“添加新設備”，選擇“控制器”選擇使用對應PLC的型號。

3) 雙擊左側“本地模塊”中的PLC設備，菜單欄選擇“安裝設備描述文件（GSD）”。

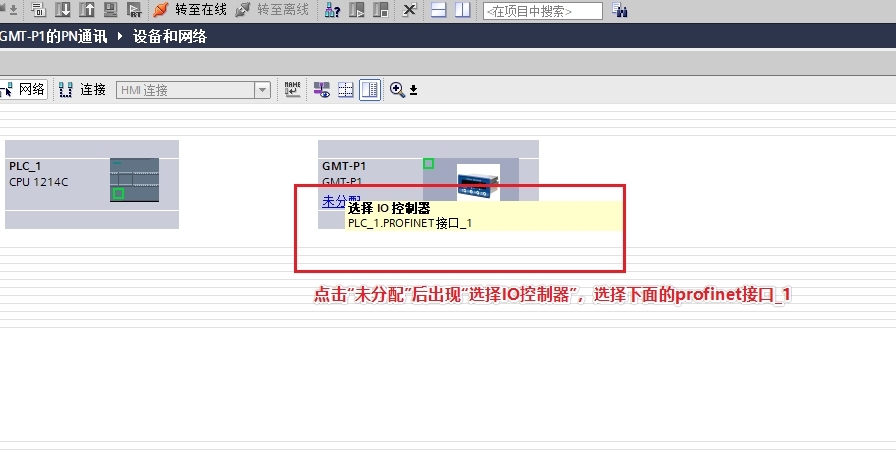

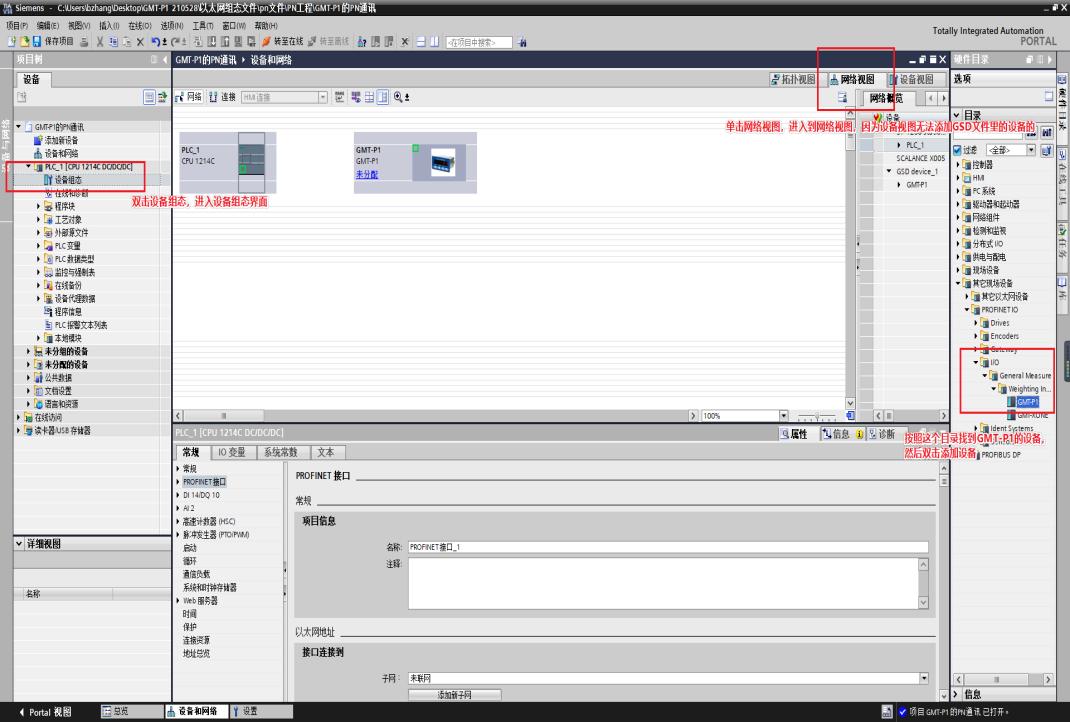

4) 組態網絡。切換到網絡視圖，找到GMT-P1稱重儀表設備，雙擊添加稱重儀表設備，將稱重儀表與PLC建立連接。

5) 設置IP地址和名稱。在設備視圖，雙擊PLC模塊／雙擊網口，設置

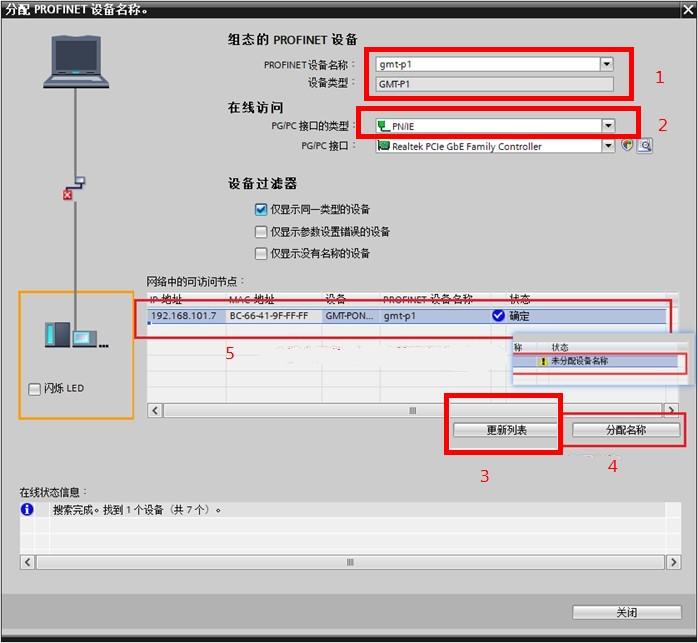

6) 分配設備名稱。設備視圖下，右擊，選擇分配設備名稱。

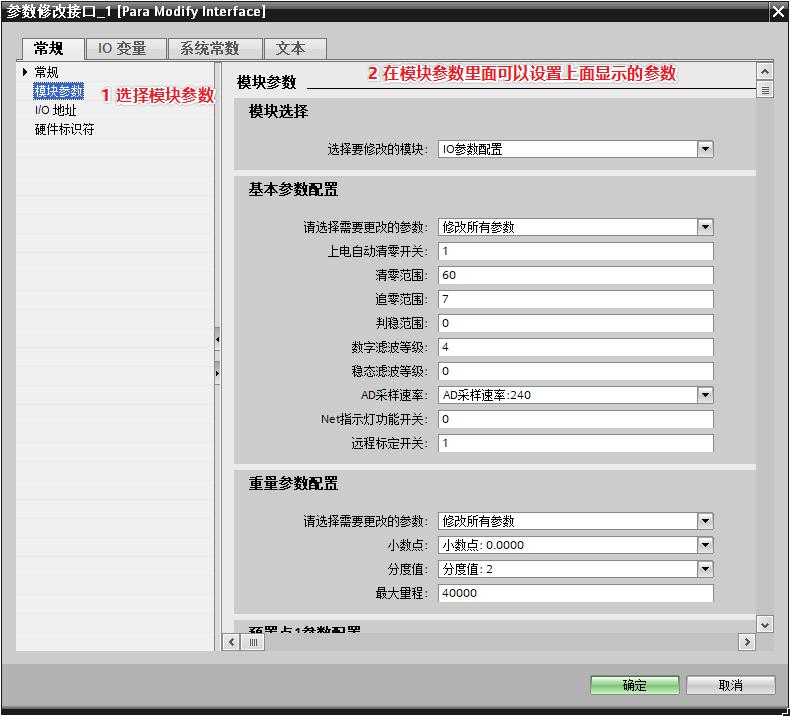

7) 配置稱重儀表參數，對儀表參數進行操作。在設備視圖下，點擊左側的“未分組設備à參數修改接口_1 à屬性”。

注：需要遠程標定開關為ON狀態才能修改標定參數；修改完參數后，需重新編譯下載到PLC中，參數才起作用。

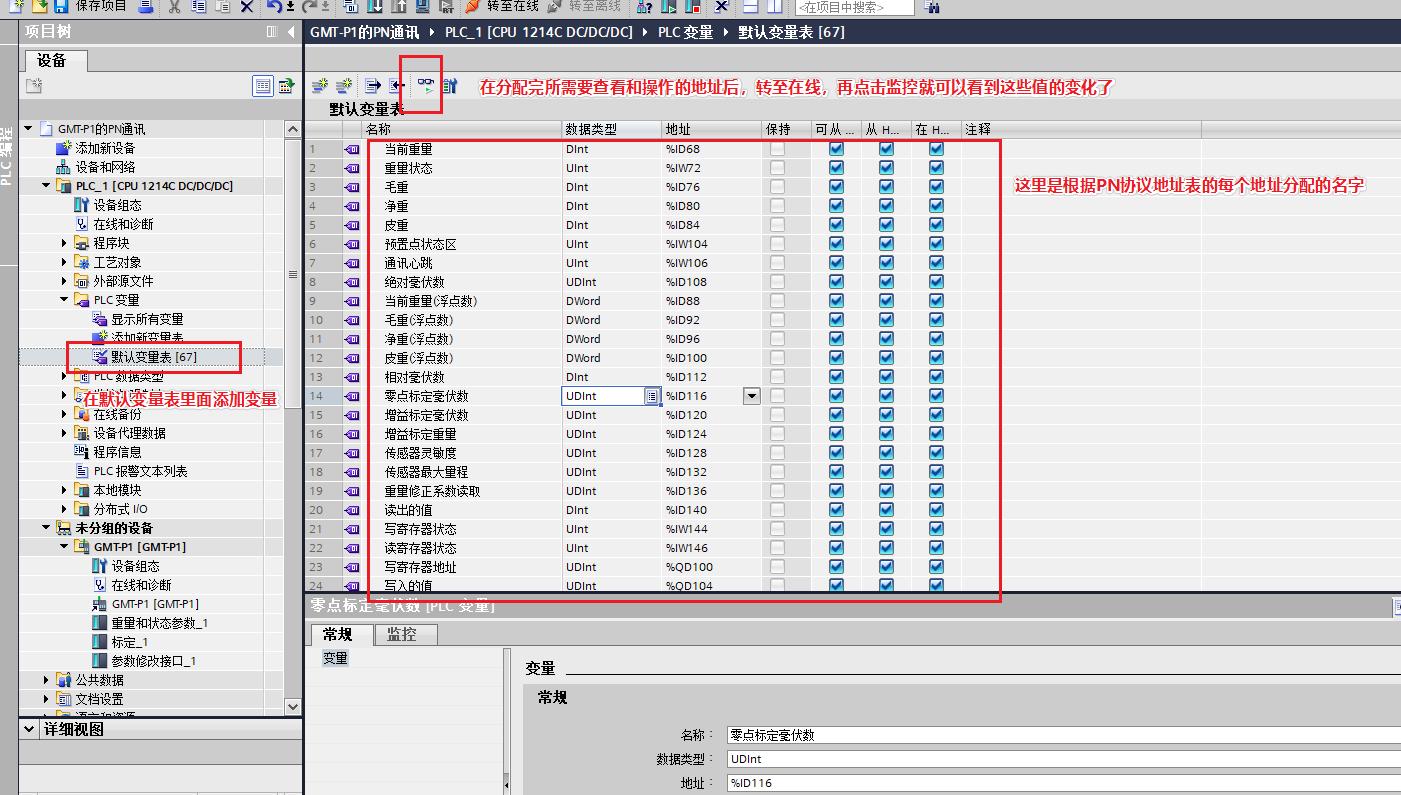

8) 對IO循環數據操作。在設備視圖下，查看PLC給模塊分配的IO地址。根據IO狀態表分配I地址和Q地址à通過監控表修改對應參數值。

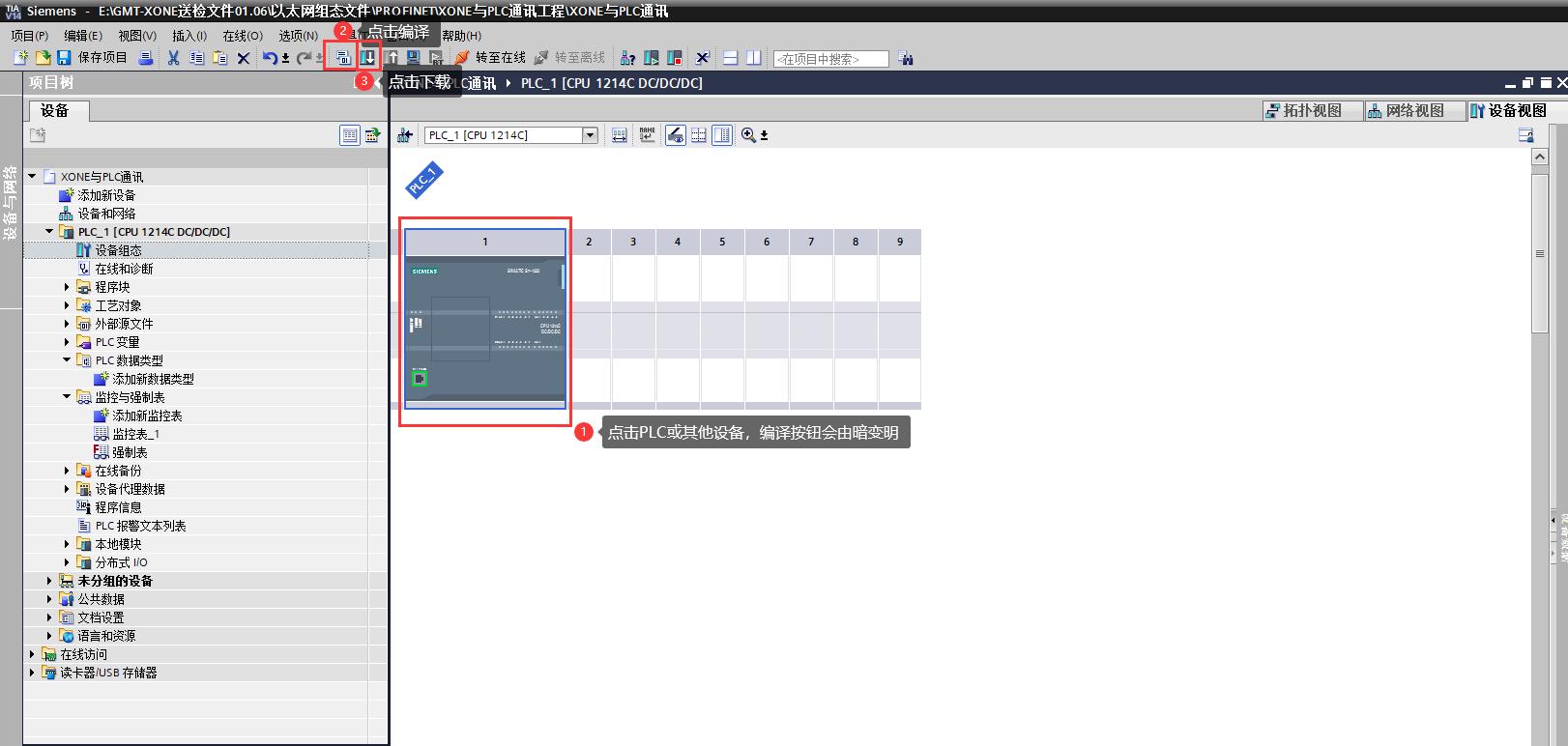

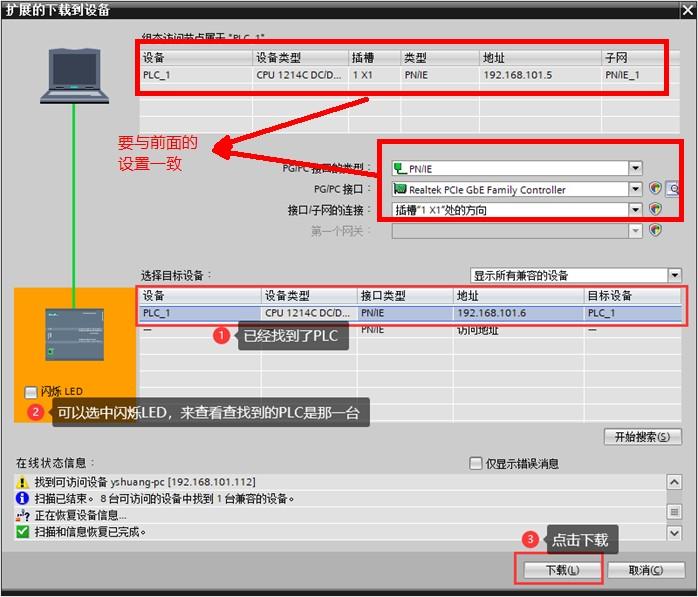

9) 編譯下載和在線。下載完成后，轉至在線，打開監控表，就可查看修改稱重儀表各項參數。
